[IMAI 이마이] 쇼아경도계(하드스코프) PS-1
판매가격 :견적문의[VAT포함]
모델명 :PS-1
원산지 :일본
제조사 :IMAI
브랜드 :IMAI [브랜드바로가기]
구매수량 :

[IMAI] 쇼아경도계(하프스코프) PS-1



제품특징

PS-1의 특징

어디서나 사용가능한 포터블 타입. 범용성의 쇼아 경도계입니다.
이동이 불가능한 대형 워크(시험재료)의 검사에 부족함이 없습니다.
평면이나 곡면(돌출면)의 측정에 최적.


PS-2의 특징

만능형, 기어 및 기어 밑면을 비롯하여, 특수형상물의 경도 측정이 가능합니다.

PS-1과 같은 모양, 평면이나 곡면(돌출면)의 경도 측정도 가능합니다. 이 1개로 모두 OK인 획기적인 경도계입니다.


소형 경량으로 조작이 간단. 구조상 고장이 없습니다.
휴대로 편리한 포터블 타입으로 어떤 크기, 형상의 측정물(시료) 라도 측정 가능합니다.
읽는 경도는 쇼아 경도입니다. 경도 환산표로 로크웰, 브리넬, 비커스의 수치로 바로 환산 가능합니다.

※ 4Kg 이하의 질량으로 중공(얇은 것)의 것, 박판은 측정불가입니다.

용도
PS-2는 워크와 접촉하는 선단부분은 예각으로 돌출된 형상을 하고 있습니다.

이 때문에 기어의 사이(모듈 3이상)나 특수하게 들어간 부분의 경도 측정이 가능합니다.

또한 평면측정용의 캡을 장착하여 평면이나 양곡면((요철부)의 경도도 측정 가능합니다.


PS-1은 평면이나 곡면(돌출면)의 경도 측정에 최적입니다.

기어 및 기어 사이 등 특수형상물의 측정이 필요로 하지 않으면 PS-1이 편리합니다.

간단한 조작

① 본기기를 오른 손으로 쥐고, 왼손의 엄지와 검지로 하부를 가볍게 잡고 안정시킵니다.
② 워크 또는 제품위에 수직으로(곡면의 경우에는 가장자리의 중심 부분에 똑바로)세우고,
   상부의 누름 봉을 엄지로 누릅니다.
③ 유리관내의 다이아몬드 해머가 낙하하여 뛰어오르므로 최초의 튀어 오른 높이를 유리관안의
   눈금을 읽어 주십시오.
④ 상부의 누름 봉에서 빨리 손을 떼면 에어 펌프의 작용으로 낙하한 다이아몬드 해머는 자동적으로 원래의
   위치로 돌아오므로 한손만으로 쉽게 조작할 수 있습니다.


측정시의 주의

① 워크의 면을 잘 손질할 것
② 본기기를 수직으로 세울 것
③ 동일개소를 2번 측정하지 않을 것
④ 대단히 가벼운 워크나 제품을 시험할 경우에는 측정대(옵션)에 밀착시키는 등으로 하여 중량을 주어 측정할 것

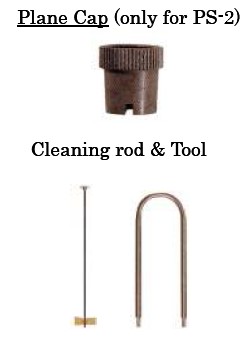

부속품


평면측정용캡(PS-2만) PS-2의 선단부분에 장착하여 사용합니다.

U자 드라이버와 청소봉

U자 드라이버는 실린더 내의 결유 혹은 청소 시에 사용합니다.

U자 드라이버를 실린더 상부의 커버인 2개의 HOLE에 삽입하여 돌리면 커버가 열립니다.

청소봉은 유리 관내의 고무나 오염을 청소할 때 사용하여 주십시오. 측정용 캡을 열면 청소봉이 삽입됩니다.



옵션

테스트블록 표시된 경도측정의 정도를 검사할 때에 사용합니다.



제품사양

PS-1 PS-2
본체치수(길이x두께)  250mmx25mm 256mmx25mm
본체중량   280g 285g
측정경도  쇼아경도(HS 0~120눈금)
표시    눈금(최초에 튀어오른 최고점)
사용온도  10~40℃(적정은 23℃)
규격 메이커규격(HS30 과 60은 ±1.0, HS90은 ±135)
케이스 치수(높이*폭*길이) 40mm× 80mm× 290mm
케이스 중량  585g
표준부속품  U자형 드라이버 1개
옵션 청소봉 1개(유리관내 청소용)
  평면 측정용캡 1개
케이스 1개
테스트블록(HS-30,40,50,60,70,80,90,95)
측정대(Ø 80× 70,열처리 연마 4kg)
